Tiger Moth Empty Tiger Moth

Message par ribouldingue64 le Ven 2 Déc - 20:06

Un Tiger Moth en kit bois.
Le kit provient de HK.
A première vue cela a l'aire de bonne facture.
Par contre ce kit ne s'adresse pas à un débutant, vous allez voir pourquoi.

La boite ne paye pas de mine : blanche avec juste une étiquette en N&B

Tiger Moth Img_1626

Le train est fourni tout plié et soudé. Bonne initiative car c'est toujours un problème de souder les CàP :

Tiger Moth Img_1624

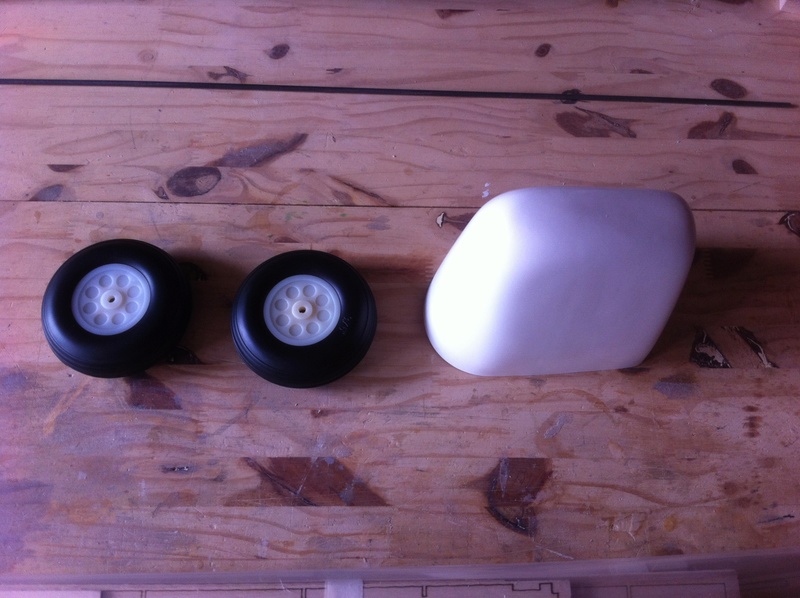

Le gros capot en fibre et les grosses roues en vrai caoutchouc :

Tiger Moth Img_1622

Normalement tous les accessoires sont dans la boite :

Tiger Moth Img_1625

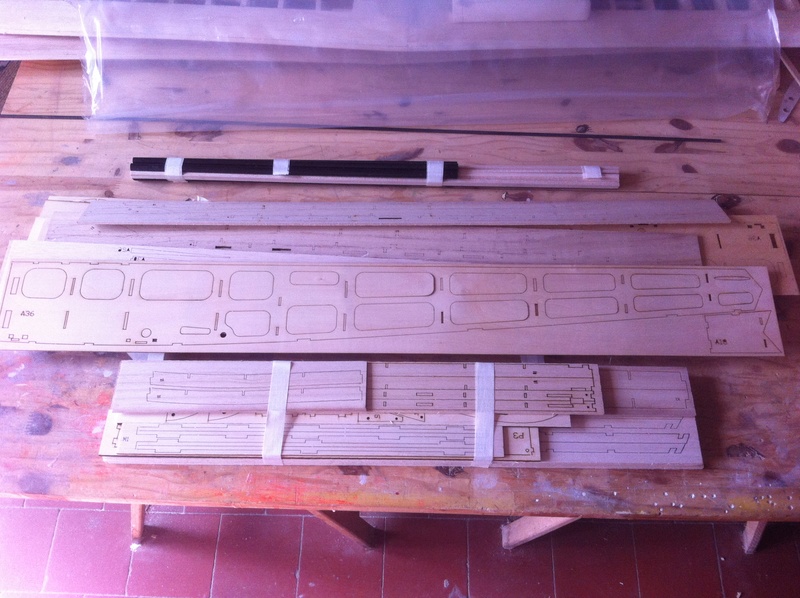

Les pièces sont découpées laser :

Tiger Moth Img_1627

Par contre, et c'est pour ça que je dit que c'est pas pour un débutant en construction, il n'y a pas de plan à proprement parlé.
Ce sont des vues 3D ou "explosées" :

Tiger Moth Img_1623

Tiger Moth Img_1632

Et la notice est du même tonneau : le fuselage :

Tiger Moth Img_1628

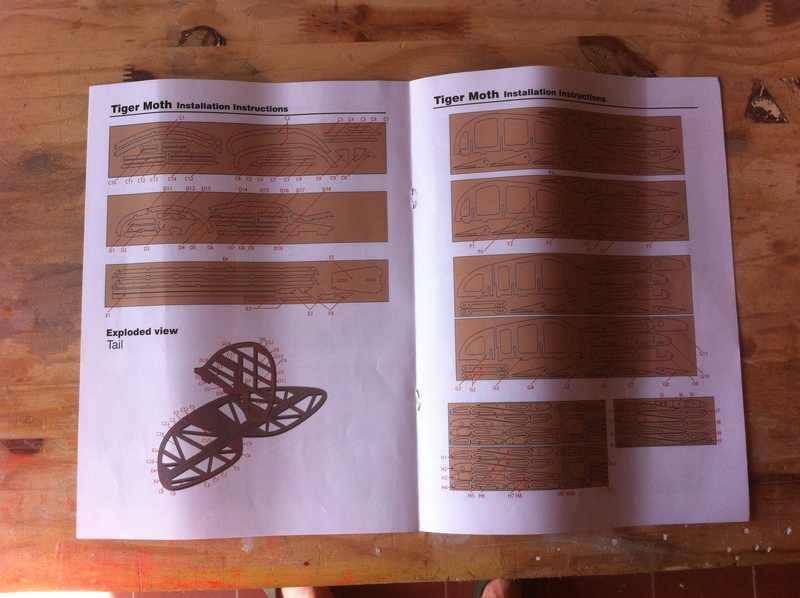

Les empennages :

Tiger Moth Img_1630

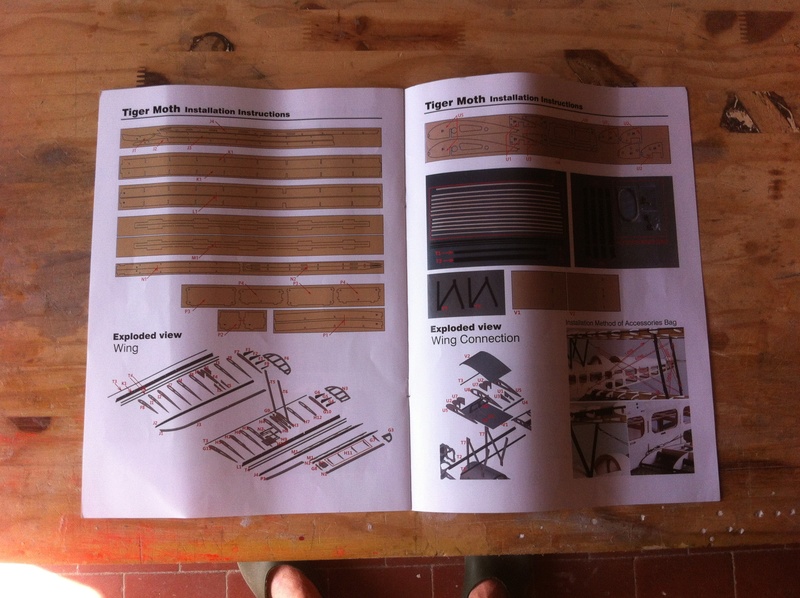

Et les ailes :

Tiger Moth Img_1629

Pour ce qui est de l'électronique, normalement j'ai ce qu'il faut :

Tiger Moth Img_1631

Donc, il n'est pas question de construire sur un joli plan à l'échelle 1 protégé par un film.  Vaut mieux savoir ce qu'on fait Sad

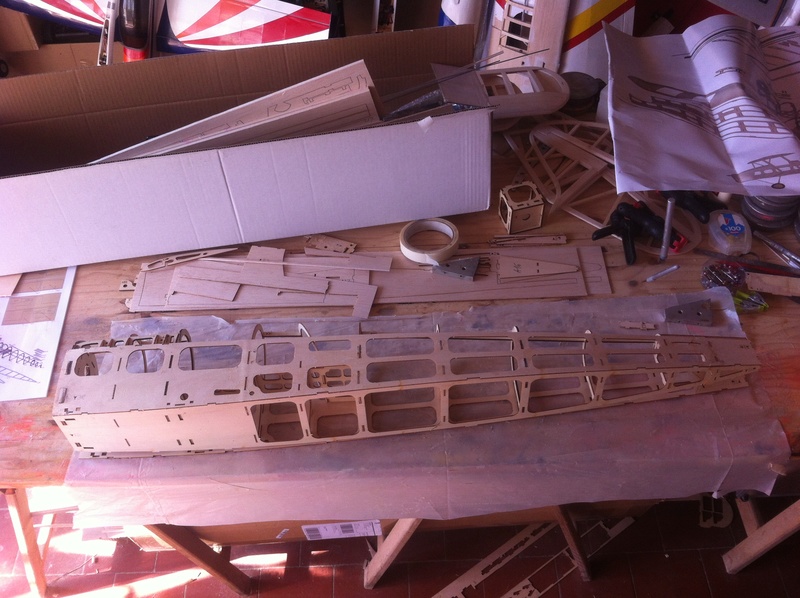

début du fuselage

Tiger Moth Img_1634

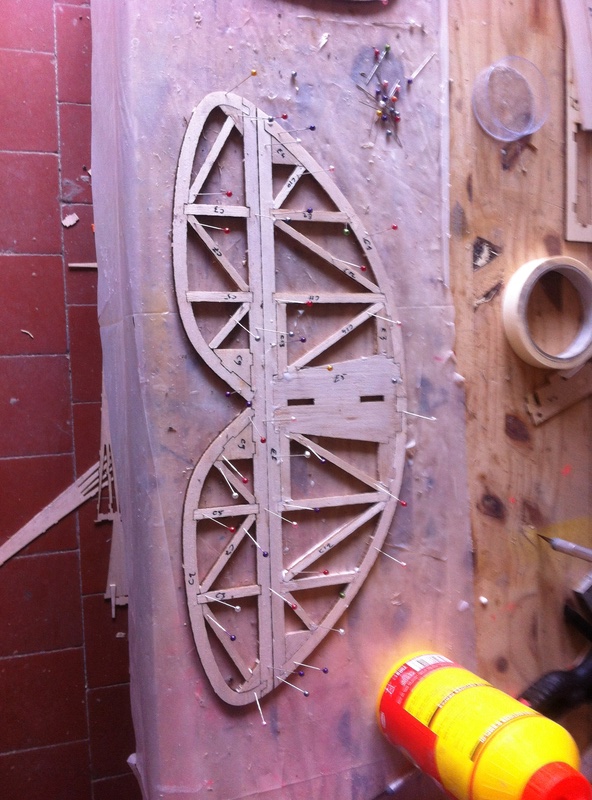

Et puis, pendant que j'y suis .............

Tiger Moth Img_1636

Tiger Moth Img_1637

Voila le fuselage terminé :

Tiger Moth Img_1640

La suite, à l'attaque des ailes.

Tiger Moth Img_1641

Pour la petite histoire j'ai construit 2 ailes identiques Exclamation

Vous avez le droit de vous moquer Exclamation
Après plus de 50 ans de construction j'en suis encore à faire ce genre de bétise Exclamation Embarassed
Heureusement que j'ai approché la 2e aile pour vérifier la flèche et que je colle à la colle blanche.
Je me suis dépêché de démonter avant le prise complète pour reconstruire dans l'autre sens.

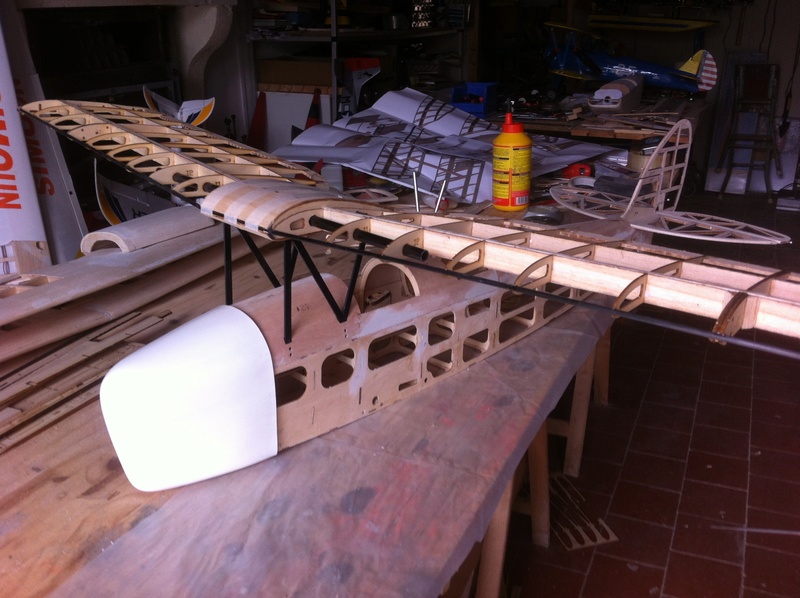

Ça commence à ressembler à un avion :

Tiger Moth Img_1643

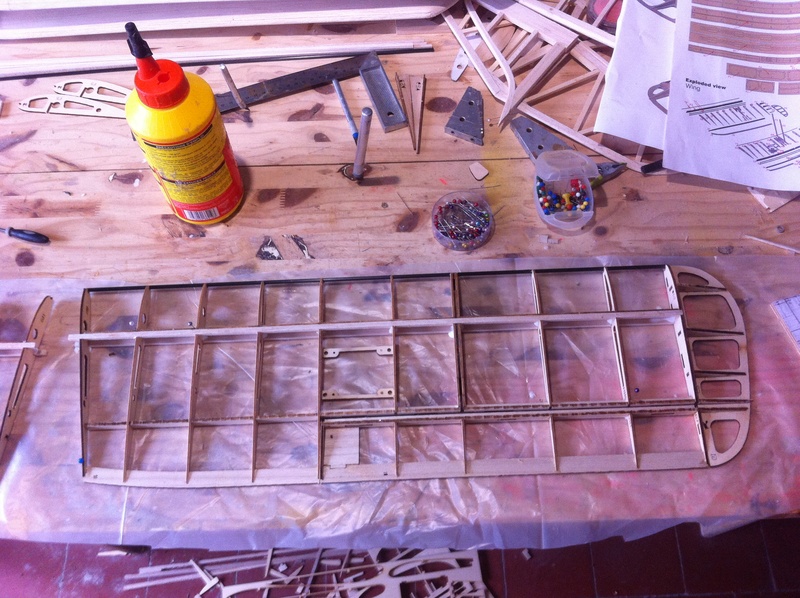

Et de 4 ailes Exclamation

Tiger Moth Img_1644
Celles ci sont un peu plus compliquées à cause des ailerons.
Je vais d'ailleurs faire quelques modif.
La façon dont ils articulent les ailerons ne me plait pas du tout.

Ça avance Exclamation

[img]https://i.servimg.com/u/f35/14/60/78/66/img_1645.jp]g[/img

Il reste toute la finition à faire :
l'aménagement des poste de pilotage, les ouvertures dans le capot, la déco, la pose des charnières, l'installation moteur et l'installation radio.


Tiger Moth Img_1647

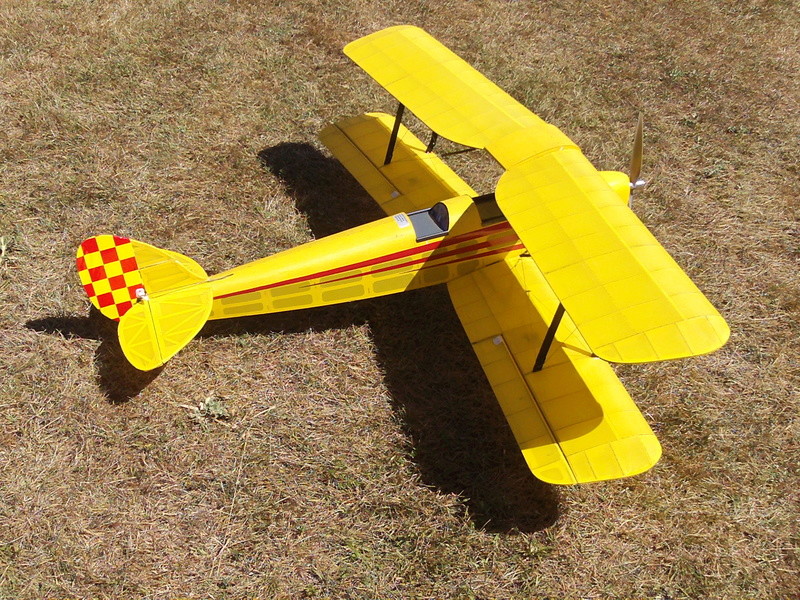

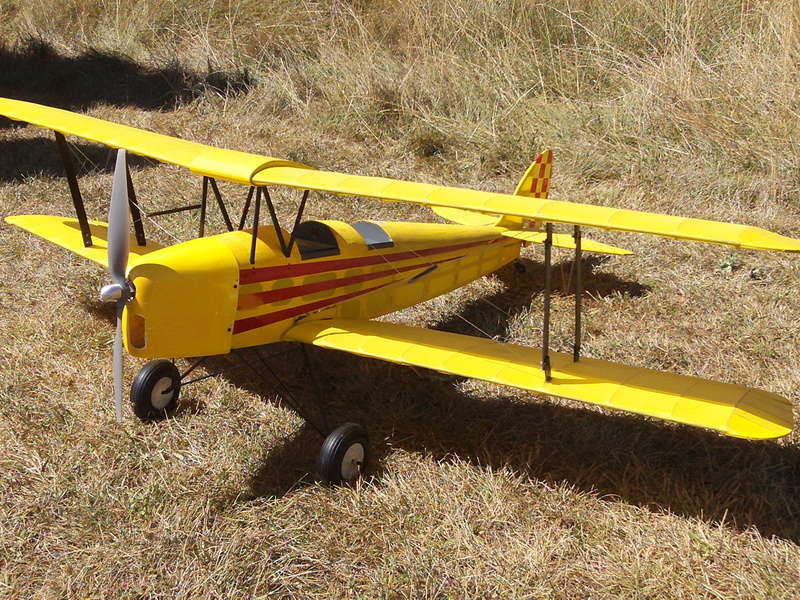

J'ai utilisé de l'Oracover "satin". ça donne un aspect tissu genre soie. Je ne le voyais pas si transparent. On voit les numéro des pièces à travers l'entoilage. J'aurais du écrire au crayon à papier au lieu d'un feutre. Dommage.

Tiger Moth 123_1712" />

Tiger Moth Img_1648" />

Tiger Moth 123_1711" />

Tiger Moth 123_1710" />

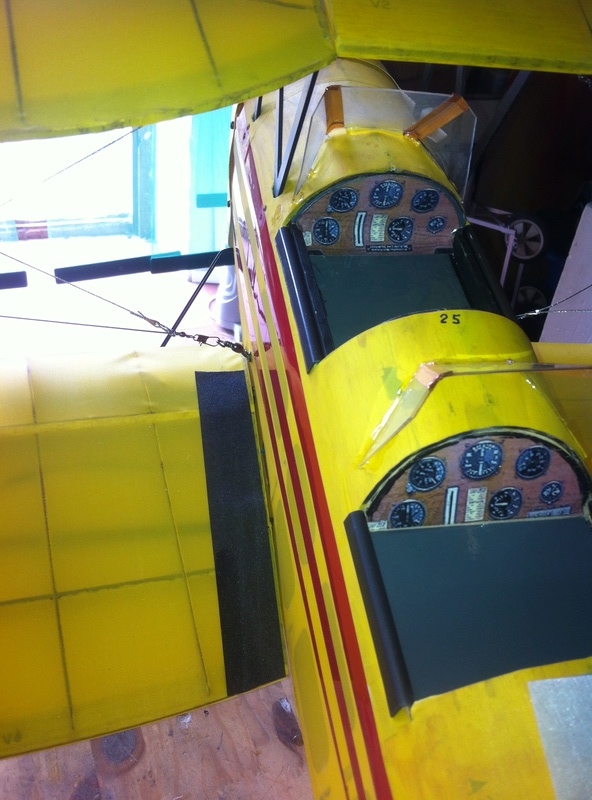

J'ai ajouté les pare brise et les marche pied.

Tiger Moth Img_1650" />

 Et son pilote :

Tiger Moth Img_1710

Aux dernieres mesures
il pèse 2770 g
le moteur délivre 780 w en 4s
la traction statique est de 2500 g

 il a effectué sont 1er vol cet après midi.
Rien à dire, quelques cran de trim à la profondeur et rien de plus. Il manque de piqueur au moteur mais je vais mettre un mixage moteur -> profondeur car le capot ne me permet pas de mettre du piqueur (pour l'instant ! )

Pour la petite histoire, je le rentre tout monté dans le Kangoo car si non c'est 1/2 h de montage sur le terrain.

Tiger Moth Img_1649

Malgré les cales, il a reculé violemment dans le dernier virage et j'ai cassé le volet de dérive en allant au terrain.
Il faudra que je vous fasse une vidéo du chemin d’accès une fois pour que vous compreniez .
Bref ! Vous me connaissez, je ne déplace pas pour rester au sol à cause d'une co....e .... broutille Exclamation
Une épingle fera l'affaire.
La vidéo du vol. Je vous ai coupé le son car mon vidéaste n'a pas cessé de causer avec des commentaires ...................... à couper..... le souffle lol!

Voilà, 4 mn de patience et de bonheur pour moi (enfin, un peu plus, j'ai fais des coupures ! )







" />
chtipanda
chtipanda
Admin

Messages : 766
Points : 963
Réputation : 8
Date d'inscription : 02/04/2012
Age : 51
Localisation : lille

Tiger Moth Empty Re: Tiger Moth

Message par chtipanda le Sam 3 Déc - 4:59

super dentelle et très beau vol .
le kangoo et bien equipé spécialement pour mettre y pour t es modeles
